Dispositivos de bloqueo

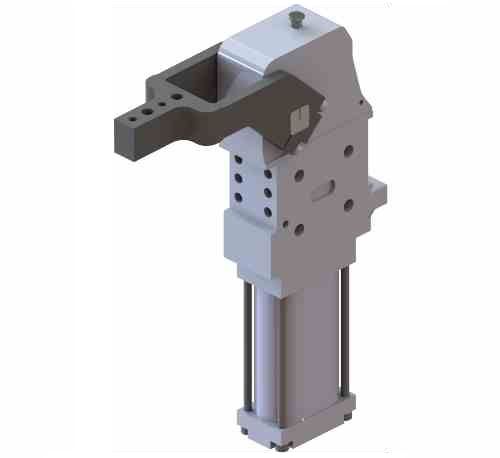

BRIDA NEUMÁTICA CPLV50 / CPLV63

Flancos de aluminio
Mecanismo de acción de palanca
Totalmente intercambiable con la versión estándar CPL / CPN
Variabilidad de la posición de sujeción: - 1,5° → + 1,0°.
Tolerancia de compensación de 10 mm a 230 mm.
Ángulo de apertura fácilmente ajustable
Pin de control para verificar la posición final
Estándar europeo
Brazos de acero versátiles V y H (igual que la versión estándar CPL / CPN)
4 áreas de montaje (frontal, posterior, a los lados)
2 diámetros diferentes de cilindros neumáticos: 50 y 63 mm.
2 puertos de alimentación G1/4 "
Interruptor de proximidad inductivo VEP (conexión M12x1)
Esfuerzo máximo de torsión (5bar) : 200 / 280 Nm
Momento de retención : 200 / 280 Nm
Ángulos de apertura de 2,5° a 135°
Presión de trabajo : 4 - 8 bar
Peso : ~ 4 / 5 Kg.

Catalogs – Technical data sheets – 3D data

Descargue el catálogo CPL50 / 63

Download

C01_P038_CPLV50_63_13_11_24

Download
