Dispositivos de bloqueo

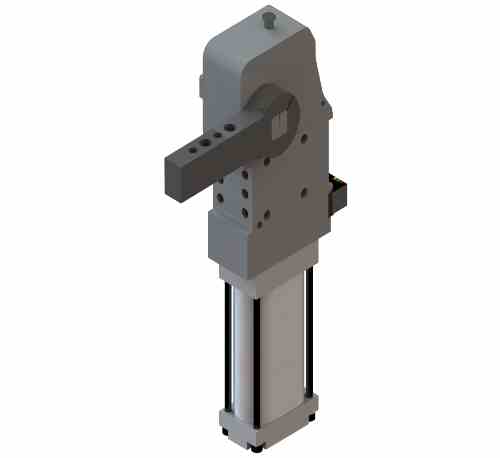

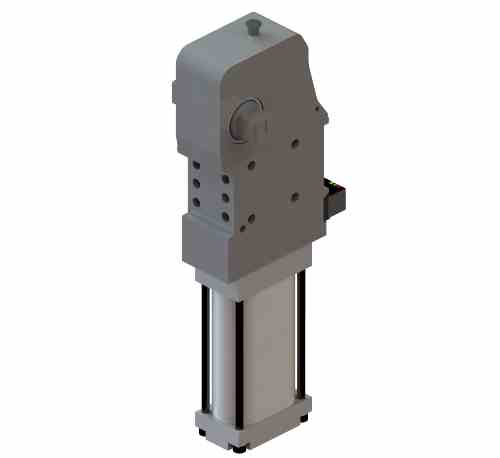

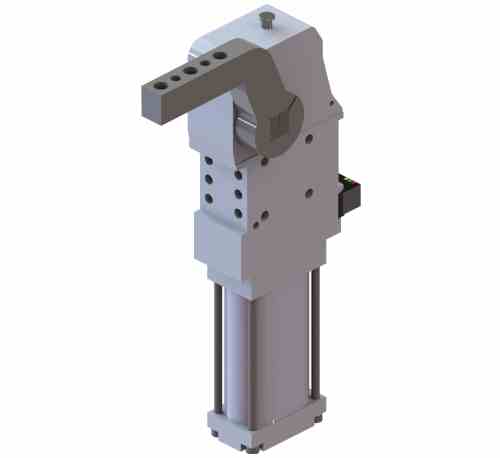

BRIDA NEUMÁTICA CPN50 / CPN63

Flancos de aluminio
Mecanismo de acción de palanca
Ángulo de apertura fácilmente ajustable
Pin de control para verificar la posición final
Estándar NAAMS
4 áreas de montaje (frontal, posterior, a los lados)
2 diámetros diferentes de cilindros neumáticos : 50 y 63 mm.
2 puertos de alimentación G1/4 " o 1/4" NPT
Interruptor de proximidad inductivo VEP (conexión M12x1)

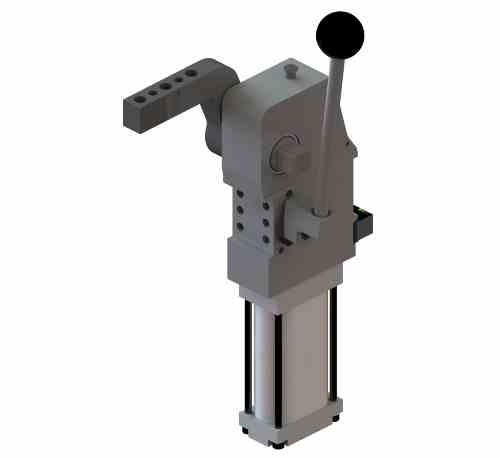

Comando manual
Parada dura del brazo externo (Opcional)
Esfuerzo máximo de torsión (5bar) : 250 / 420 Nm
Momento de retención : 1300 / 1700 Nm
Ángulos de apertura de 2,5° a 135°
Presión de trabajo : 4 - 8 bar
Peso : ~ 4 / 5 Kg.

Catalogs – Technical data sheets – 3D data

Descargue el catálogo CPN50/63

Download

C01_P037_CPN50_63_09_01_23
