Dispositivos de centrado

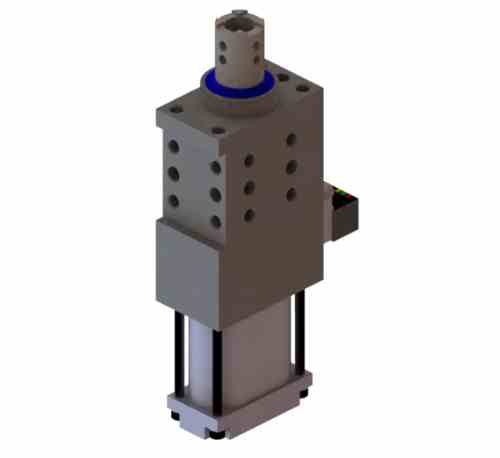

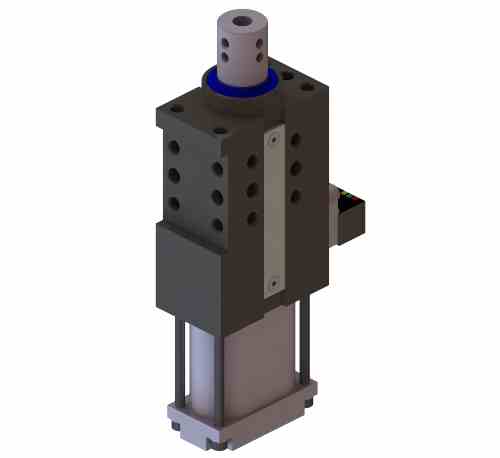

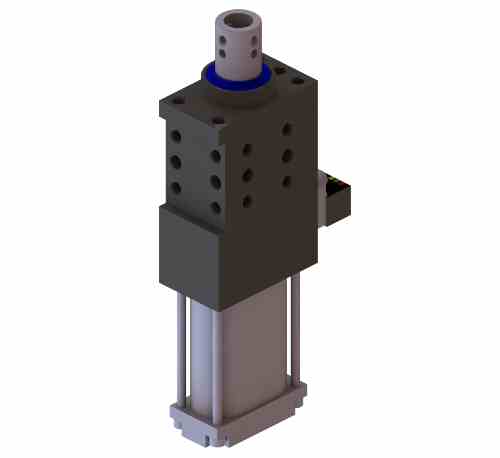

PINES DE UBICACIÓN RETRACTILES DCP40

Diseño compacto
Alta precisión de posicionamiento
Cuerpo de aluminio
4 áreas de montaje (arriba, frontal y laterales)
4 tipos de varillas nitruradas (Con orificio Ø10H7 y con orificio Ø16H7)

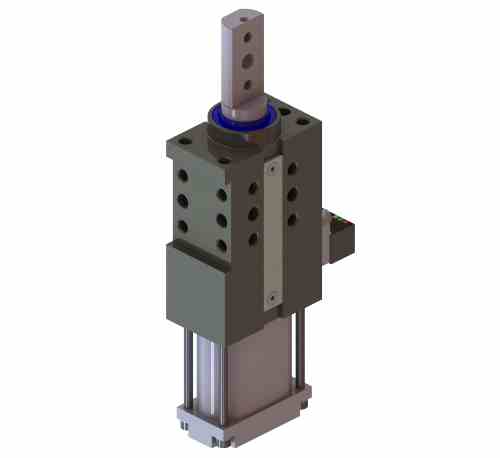

1 tipo varilla nitrurada plana ajustable
Casquillo guía de bronce pulido
Carrera de barra : 20. 40 y 60 mm.
Diámetro del cilindro neumático : 40 mm.
2 puertos de alimentación G1/8"
Interruptor de proximidad inductivo P+F (conector M12x1)
Comando manual
Fuerza de empuje máxima (5 bar) : 60 Kg.
Empuje radial máximo : 15 Kg.
Torque máximo : 4 / 6 Nm
Ángulo de torsión maximo : ± 0,1°
Presión de trabajo : 2 - 8 bar
Peso : ~ 1,7 / 3,2 Kg.

Catalogs – Technical data sheets – 3D data

Descargue el catálogo DCP40

Download

C03.P021 DCP40_13_10_2021
