Dispositivos de centrado

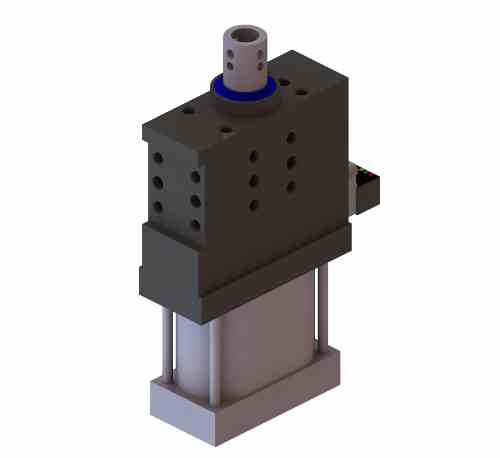

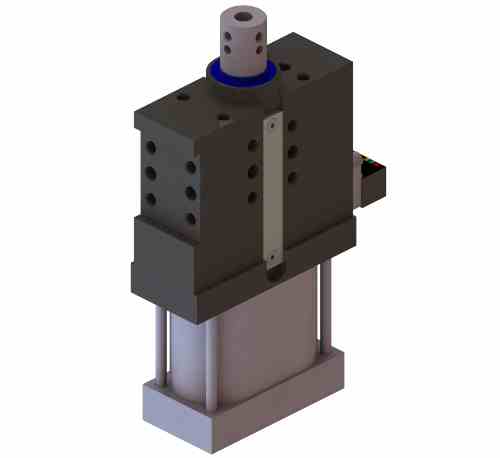

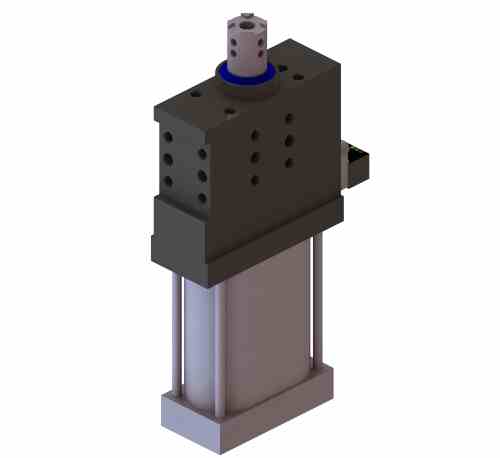

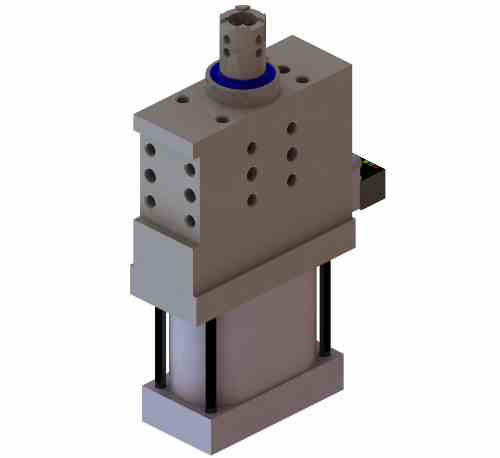

PINES DE UBICACIÓN RETRACTILES DCP63.1

Alta precisión de posicionamiento
Cuerpo de aluminio
4 áreas de montaje (arriba, frontal y laterales)
4 tipos de varillas nitruradas (Con orificio Ø10H7 y con orificio Ø16H7)

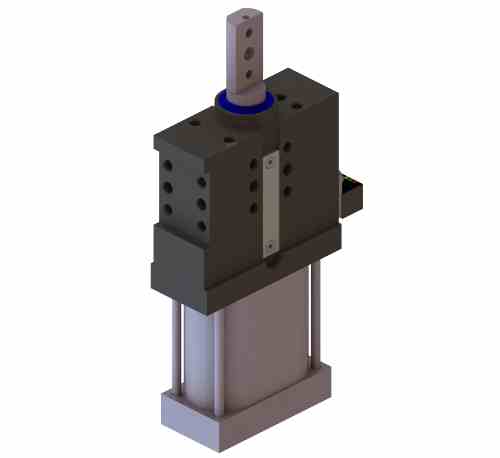

1 tipo varilla nitrurada plana ajustable
Casquillo guía de bronce pulido
Carrera de barra : 20, 40 y 60 mm.
Diámetro del cilindro neumático : 63 mm.
2 puertos de alimentación G1/4"
Interruptor de proximidad inductivo P+F (conector M12x1)
Comando manual
Fuerza de empuje máxima (5 bar) : 150 Kg.
Empuje radial máximo : 20 Kg.
Torque máximo : 4 / 6 Nm
Ángulo de torsión maximo : ± 0,1°
Presión de trabajo : 2 - 8 bar
Peso : ~ 2,8 / 4,3 Kg.

Catalogs – Technical data sheets – 3D data

Descargue el catálogo DCP63.1

Download

C03.P031 DCP63.1_13_10_2021
