Unidades lineales

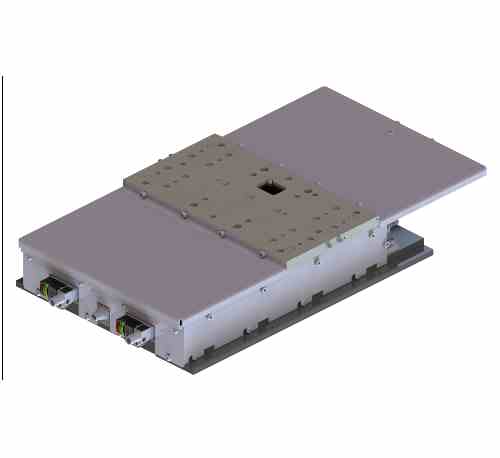

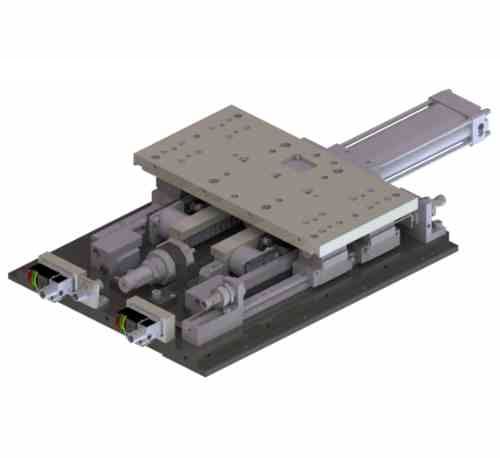

UNIDADES LINEALES SLD.1

Carrera ajustable con intervalos de 1 mm.
Carrera de 1 a 500 mm.

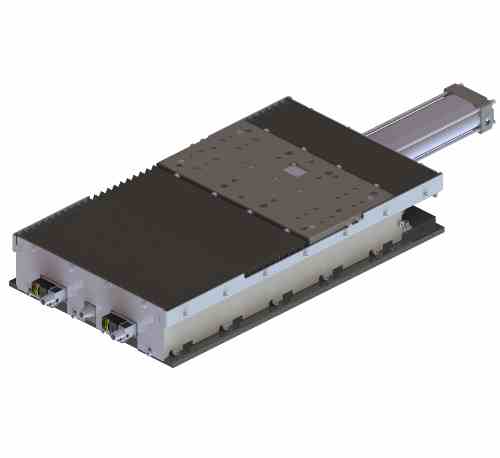

Cilindro neumático con 40, 50, 63, 80 y 125 mm. de diámetro
Sistema de bloqueo del injerto (SBI)
Repetibilidad : ± 0.01 mm.
Posición de bloqueo en el estado de apertura y cierre
Amortiguador del cilindro en la posición de cierre (estándar)
Amortiguador en la posición de apertura
Interruptores de proximidad en la posición de apertura y cierre
Interruptores de proximidad para SBI

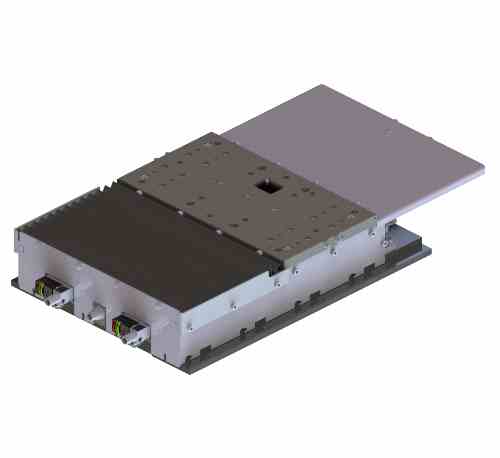

Refugio metálico o fuelle en el lado delantero
Fuerza de empuje máxima (5 bar) : 590 / 5820 N
Carga máxima aplicable horizontal (5 bar) : 40 / 600 Kg.
Carga máxima aplicable vertical (5 bar) : 15 / 180 Kg.
Presión de trabajo : 5 - 8 bar
Peso : ~ 9,5 / 305 Kg.
