Unidades lineales

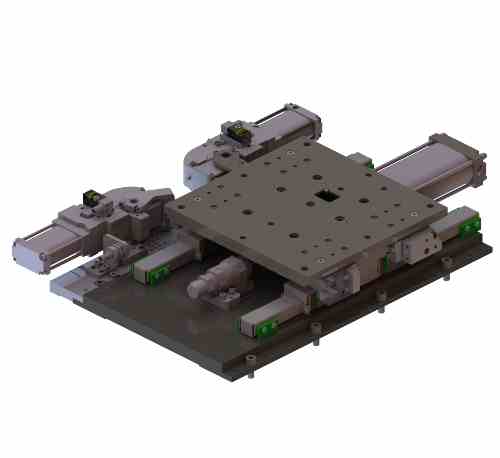

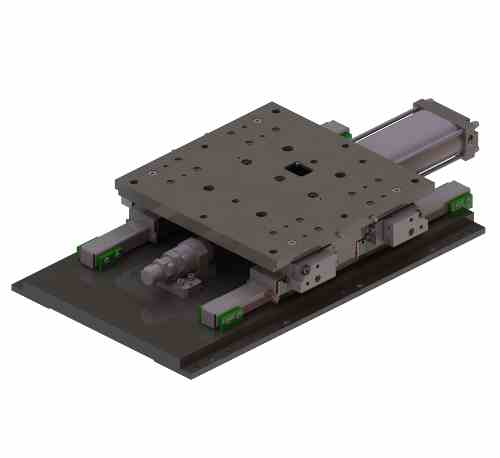

UNIDADES LINEALES SLDS.2

Carrera modular ajustable
Carrera de 1 a 500 mm.
Diámetro del cilindro neumático : 63, 80 y 125 mm.
2 guías lineales y 4 bloques de desplazamiento
Repetibilidad : ± 0.01 mm.
Sistema de bloqueo de brida (SBC)
Amortiguador del cilindro en la posición de cierre (estándar)
Amortiguador en la posición de apertura
Interruptores de proximidad en la posición de apertura y cierre
Refugio metálico
Fuerza de empuje máxima (5 bar) : 1480 / 5820 N
Carga máxima aplicable horizontal (5 bar) : 150 / 600 Kg.
Carga máxima aplicable vertical (5 bar) : 65 / 180 Kg.
Presión de trabajo : 4 - 8 bar
Peso : ~ 66 / 315 Kg.

Catalogs – Technical data sheets – 3D data

Descargue el catálogo SLDS.2

Download

C06_P025_SLDS_2_12_12_24

Download
